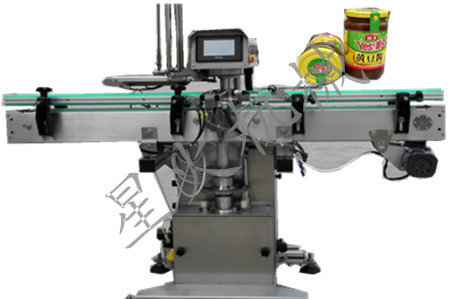

XH-30D自動真空旋蓋機
設備特點：
通過以上XH-30D的工作原理和工作過程簡介可以發現，這是一款以電氣程序控制和氣動驅動實現運轉為主的設備。和傳統機械傳動設備不同的是，采用氣缸作為主要的動力原件，各動作原件通過編程控制器協調動作，應用數目較多的傳感器檢測瓶子、蓋子和設備上的動作部件。
采用氣動和電氣編程控制取代機械傳動裝置帶來的好處是：設備可以很干凈，避免潤滑油脂對生產環境和產品的影響，*重要的是，可以對產品必須達到的指標參數進行監控和靈活調整，如真空度、擰蓋力矩等。
基于該設備的特點，設備的管理人員只要掌握機器的工作程序流程、每個傳感器信號在機器程序中的作用，就可以輕松實現對設備的維護調整和故障排除。
維修保養：
- 1、應維持設備清潔，使用結束后清理含咸份附著物，用濕布擦拭清理后用干布擦干，適當在金屬件表面擦油，防止腐蝕。勿用大量水沖洗機身以免電氣故障。
- 2、清理真空罩，過多固體顆粒碎物掉落在真空罩底盤可能或產生阻卡，和黏附現象，當出現真空室移動不順暢，需及時清理。
- 3、適當潤滑，機器的大部分轉動部位都采用進口自潤滑軸承，可在階段性維護時適當在光軸部位加涂油脂
4、清洗托盤和旋蓋膠墊
技術參數：
電源 |
壓縮空氣 |
真 空 泵 |
適用蓋型范圍 |
適用瓶子范圍 |
進罐機臺高度 |
機器外形尺寸 |
單相交流220V |
0.11立方每分鐘以上，0.7兆帕（7公斤每平方厘米） |
推薦型號2X-8A或XD040，抽速8~10升每秒，極限真空度-96KPa。 |
按QB/T 1499-2000標準蓋型范圍 |
圓形瓶身直徑40~85mm |
進罐平面高度*低830毫米 |
850x1000x1165毫米 |
調整：
- 1、氣缸磁性傳感器位置調整：
應在當托盤托起至瓶口離瓶蓋1～3毫米時啟動旋蓋動作，以確保旋蓋頭有足夠轉角來旋緊蓋。因此在瓶高變動較大時需移動托盤氣缸上的磁性傳感器。
- 2、氣缸速度調整：
為確保旋蓋效果，需保持罐托起時的適當速度，過快托起使瓶和蓋在旋蓋頭未轉動前接觸會導致蓋鉤碰傷，影響旋蓋效果。罐托起速度過低，使罐蓋結合前旋蓋頭已轉過過多角度，會導致蓋旋不到位。
以上調整在機器出廠時已校準。詳情請咨詢制造商。
- 3、進罐及夾罐校準：
當更換或變動罐型直徑后，進罐推板和托盤的罐身定位環以及托盤硅膠需作適當?shù)母鼡Q和校準。首先更換配套瓶型的硅膠塊和定位環，定位環在緊固前應校準與旋蓋盤的對應位置，方法：在托盤上放置一個旋好蓋的瓶，在旋蓋盤下吸附一個蓋子，下降機頭至兩個蓋子接近未知，查看兩個蓋子是否對其，瓶身貼緊定位環對其蓋子后再緊固定位環。
4、進罐推板調整：
先拉動氣源滑閥使氣缸卸壓，手動拉動進罐板至氣缸形成末端，使推罐板剛好與定位環配合定位瓶身。如未能適當配合，可以松開推罐組件下方的定位螺絲進行水平調整。注意，推板和定位換不應對瓶身造成擠壓，瓶身在定位環和推板的空間可自由轉動，否則會產生進罐時瓶身回彈現象，影響進瓶定位精度。
- 5、出罐速度調整：
